2 детальки из алюминия (нужен токарь)

[JackDaniels]

Сообщение от DVS

1. Может быть попросим знатоков космия по быстрому рассчитать нагрузки, а знатоков ЕСКД потратить пару минут на вменяемый чертеж ? )) Боюсь при таком раскладе в обозримом будущем велосипед не заведется, но зато сколько будет поводов отправить Вас пройти курс Деталей машин, металловедения, сопромата и пр. сопутствующих дисциплин.
Не могу даже приблизительно представить предполагаемое рабочее назначение, но тем не менее думаю, что если данные детальки не предмет украшения или культового применения, то необходимый материал как минимум что-то из дюралей. Мое мнение может не совпадать с мнением «космоманов», но в случае алюминия почему бы не заменить его на дерево или пластилин ? Вы бы сфотографировали узел для общего представления.

2. «В процессе» может оказаться поздно


Alihan, конечно же нет. Как Вы вообще могли подумать, что я посчитаю шутки человека который пишет алюминий с двумя "л" насмешками ?

Текс, вообщем уточню что смогу —

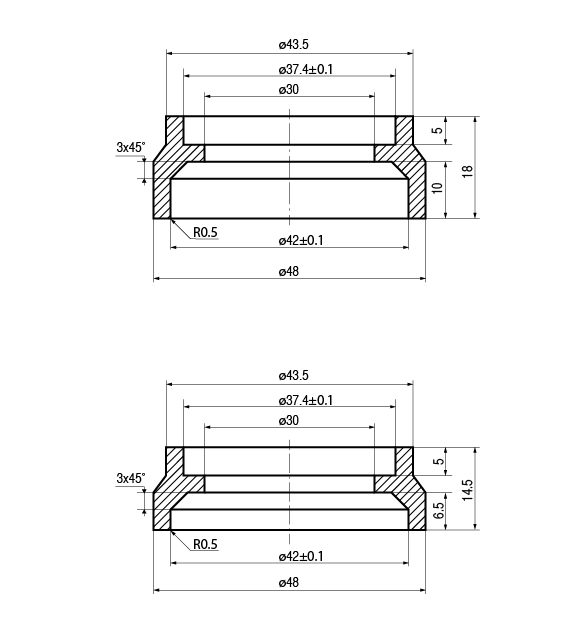

Собственно 2 чашки, на большее моего чертительного таланта не хватает.


А вот для чего они нужны —

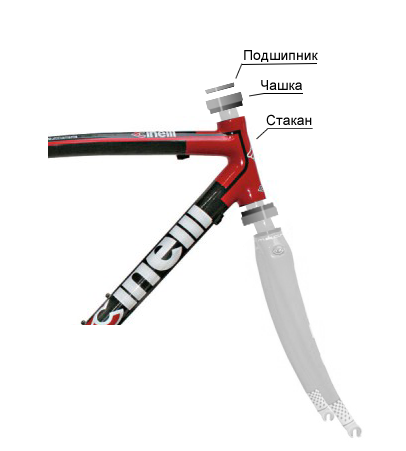

Чашка узкой частью надевается на рулевой стакан (с обоих сторон стакана по чашке), в широкую часть вставляется подшипник, ну а потом в это дело просовывается шток вилки.

[Vadim_Zubanov]

Сообщение от RHD

в широкую часть вставляется подшипник

Вот тут самый малый допуск нужен.
Так как подшипник надо запрессовывать по идее туда.

[JackDaniels]

Сообщение от Vadim_Zubanov

Вот тут самый малый допуск нужен.
Так как подшипник надо запрессовывать по идее туда.

Совсем нет, конус в чашке в месте посадки подшипника и конус на самом подшипнике решают задачу вприсовывания.
В родных чашках подшипники спокойно вынимаются и ставятся, зазор по стенкам достаточно приличный.

[EXxX]

Нашел у себя сохраненную тему с харьковского форума. Там как раз обсуждается подобная переделка со схемами и чертежами. Если обсуждение еще актуально, могу запостить.

[BenZina]

RHD, в лифтсервисе работал токарь, дядь Вася, для лифта заказывали детали, сейчас на м. Собир Равхимова работает. Узнаю тел. отпишусь. Нужно спросить сможет ли и возьмется ли.

[BenZina]

Сообщение от Zarina Umarova

дядь Вася,

708-33-82 детали до 200мм в диаметре.

[DVS]

Vadim_Zubanov, 6061 и 7005(наверно с буковкой "Т" ?) это соответственно отечественные 1330 и 1915, совершенно ничем не выдающиеся, но тем не менее СПЛАВЫ, а не просто "алюминий", определенно не подходящий для данных деталей.
RHD, не спешите, по Вашим рисункам работы грубо на пару часов, но я уверен, что Вы заплатите за неподходящие (по Вашей вине) железки. На плохой фотографии подшипников я (возможно сослепу) вижу радиальные подшипники ? По логике там должны быть упорные, либо маловероятно радиально-упорные.

Сообщение от RHD

Совсем нет, конус в чашке в месте посадки подшипника и конус на самом подшипнике решают задачу вприсовывания. В родных чашках подшипники спокойно вынимаются и ставятся, зазор по стенкам достаточно приличный.

Здесь все еще больше запуталось Сделайте нормальные фото узла и подшипников, а еще лучше напишите его маркировку.

[EXxX]

Вроде по теме.
ссылка

[JackDaniels]

Сообщение от DVS

Сделайте нормальные фото узла и подшипников, а еще лучше напишите его маркировку.

Да что там делать, тупо — Стакан, на него 2 чашки, в них 2 подшипника.
Критичны только внутренние диаметры, они есть на чертежах — любой идиот поймет.

Непонимаю, неужели ТАК важно, чтобы на бумажке было все нарисовано как по инструкции?
Разочаровываюсь в токарях — понтов до*ера, а толку нуль.

(без обид)

У меня на руках и подшипники и заводские чашки (впрес во внутрь), метал там нифига не "космий", тупо какой-то сплав алюминия, все прекрасно работает.
А тут такую демагогию развели.

Один просит чтобы его знакомый токарь был предупрежден через кого-то, другой мнит из себя инженера, третий вместо того, чтобы просто сделать тупит.

Пардон господа, но, идите вы…

(Спасибо всем, кто правда хотел помочь, к вам никакого отношение сие не имеет)

[JackDaniels]

Сообщение от Zarina Umarova

708-33-82 детали до 200мм в диаметре.

Зарина, отдельное спасибо вам!
