Хвастаемся разработками на МК

[Kirill_25]

Сообщение от Arthur

2 Kirill_25
Здравствуйте. Спасибо за совет.
Я уже поставил себе цель, что после микроконтроллеров (если получится), хочу перейти на изучение DSP(сигнальный проц.). А логику - это, в принципе, просто надо хорошо знать и понимать схематехнику (логические элементы и булеву математику). Т.к. в Quartus-e есть возможность графически рисовать то, что ты хочешь получить от ПЛИС, я прав?

Для работы с программируемой логикой не всегда удобно работать в графике, поскольку проект получится слишком уж громоздким и вы в нём запутаетесь Для мелких проектов иногда вполне хватает графики. Для более крупных проектов обычно комбинируют графику с писаниной. Обычно разбивают устройство на функционально законченные узлы, затем описывают их программно (VHDL,Verilog,C) и после этого их соендиняют графически. Языки описания (VHDL,Verilog) нужно знать обязательно, потому-что на этапе проектирования сложных систем приходиться писать так называемые test bench которыми проверяется правильность функционирования блока,системы.

[Arthur]

2 Kirill_25
Здравствуйте. Еще раз спасибо за совет.
При изучении Quartus-а, параллельно изучал и Verilog (т.к. схож с С), даже удалось написать\нарисовать нечто для обмена по ISA, протестил только по временным диаграммам, а вот в жизнь воплотить так и не удалось

[insider]

Похвастаться я не могу, но для диплома, с годилась.

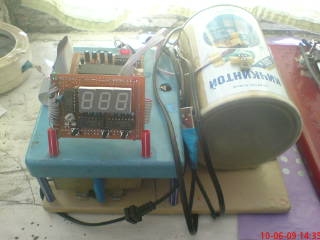

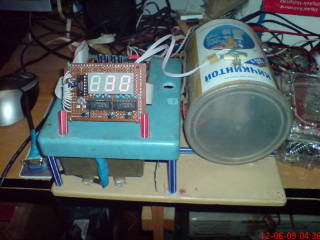

модель сушильного барабана с МК управлением.
т.к. студенту контрактнику не по карманом заказывать на заводе детали, делал из чего попало




кто знает, где можно раздабыть в Ташкенте сервоприводы ?

[Jahongir]

Отличная работа! Что именно контролирует мк только температуру или влажность тоже измеряет?. Вижу усб штекер он может подключатся к компу или это только для питания от усб порта?.

[insider]

Сообщение от Jahongir

Отличная работа! Что именно контролирует мк только температуру или влажность тоже измеряет?. Вижу усб штекер он может подключатся к компу или это только для питания от усб порта?.

контролирует только температуру, т.к. не нашел нигде цифровой датчик влажности.

дачик температуры - DS1820

вся МК питается от USB, т.к. трансформатор не дает 5 В.
тамже есть RS232, можно также управлять через компьютер

[Jahongir]

Управляется через компьютер, это отлично...
Помню как делал датчик для измерение влаги хлопка, для кафедры...

[insider]

Сообщение от Jahongir

Управляется через компьютер, это отлично...
Помню как делал датчик для измерение влаги хлопка, для кафедры...

может работать и автономно (наличие компа не обязательно, эт же PIC18F452)

а на чем основан датчик ??? принцип ???

[Temur_Salomov]

Сообщение от insider

может работать и автономно (наличие компа не обязательно, эт же PIC18F452)

а на чем основан датчик ??? принцип ???

Метод измерения кондиционного веса хлопка (читать - содержание влаги в хлопке):

1. типа крутая установка для тестов: хорошо теплоизолированная печь с продувкой от ТЭНов вентиляторами. Внутри есть дырявое нержавеющее ведро с сервоприводом для выгрузки/загрузки образца. Размер печи - с китайский холодильник для мороженного в магазинах. сверху организован типа рабочее место лаборанта с весами (3 знака долей грамма), терморегулятор и таймер. Производства MESDAN LAB Италия.
Стоимость установки ~ 8000 Eur.

2. Метод: берется образец хлопка, взвешивается, затем его жарят при температуре 110-115 градусов в печи, затем снова взвешивают. Разницу делят на сухой вес - получается процентное содержание влаги.

А ручные датчики влажности хлопка - это 2 иглы, которые суют в хлопок, затем обмеряют проводимость - на основании этого вычисляют типа влажность хлопка. В продвинутых советских приборах есть термокомпенсация (специальная таблица на крышке прибора - поправка на температуру окружающей среды).

[insider]

В институте есть СВЧ-влагомер, однажды удалось его подключить к компьютеру через звуковую карту

[Jahongir]

Сообщение от insider

может работать и автономно (наличие компа не обязательно, эт же PIC18F452)

а на чем основан датчик ??? принцип ???

Датчик основан на емкости конденсатора. Дальше стоит частотный генератор, частота генератора зависит от емкости этого конденсатора.
Емкость конденсатора меняется в зависимости от влаги хлопка.

Измерение влаги хлопка в конвеере очень сложно, причина тому не равномерная плотность хлопка.
