2 детальки из алюминия (нужен токарь)

[JackDaniels]

Оффтоп:

Сообщение от Evgeniy Sklyarevskiy

Оффтоп:

Если бы я был преподавателем по черчению, то поставил бы двоечку. Много ошибок.

Евгений Семенович, если не затруднит, укажите на ошибки, пожалуйста.
Со школы не чертил, очень интересно восполнить пробел в знаниях.

[Evgeniy Sklyarevskiy]

Оффтоп:

Сообщение от RHD

Евгений Семенович, если не затруднит, укажите на ошибки, пожалуйста.
Со школы не чертил, очень интересно восполнить пробел в знаниях.

Ок, вечером распишу, на работе неудобно отвлекаться :-0)

[Talgat Ravilov]

Сообщение от RHD

Евгений Семенович, если не затруднит, укажите на ошибки, пожалуйста. Со школы не чертил, очень интересно восполнить пробел в знаниях.

Я не Евгений Семенович, и имел троечку по черчению, но хорошо запомнил, что размеры всегда ставятся над размерной линией. Стрелки тоже не совсем правильно выполнены, но это думаю не грубая ошибка.

[Evgeniy Sklyarevskiy]

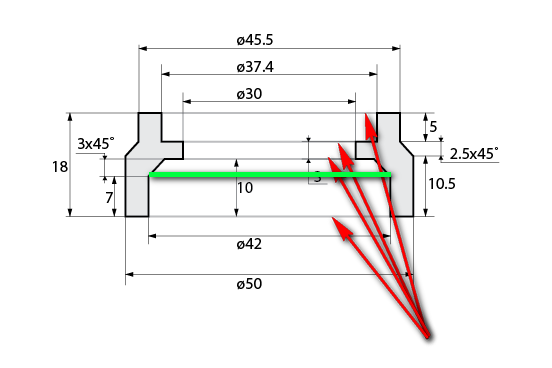

поехали.
1 - осевые и 2 размеры НАД размерной линией уже сказали.
3 - красными стрелками показаны линии которые должны быть такой же толщины как и контур так как они видимые.
4 - зеленая линия отсутствует, а ее видно.
5 - у вертикальных размерных линий размер пишется слева горизонтально (цифры на боку), всякие автокады могут делать как на чертеже, это нарушение ЕСКД.
6 - металл всегда штрихуется под 45 градусов, штриховые линии чуть тоньше контурной, заливки и другие штрихи не допускаются. Для дерева, резины, пластика и стекла есть свои штриховки.

Далее конструктивно-технологические

7 - не указан радиус поднутрений, токарь спросит, ибо резца без радиуса не бывает. Надо указать например R0,5 тип.

8 - не указаны допуски, токарь не может сделать точно диаметр 37,4 — он должен знать насколько можно отклониться в плюс, насколько в минус, этот допуск ставится исходя из допусков на ответную деталь и требуемой конструкцией посадки соединения. Кстати, именно этот допуск и определяет на 99% стоимость работы. Допуски ставятся на «работающие» поверхности и надо указать как делать «свободные» поверхности, на них тоже бывает свой допуск.

9 - не указана шероховатость поверхностей, а токарь обязательно спросит. Надо указать шероховатость для рабочих поверхностей и для свободных. Рабочие намного «дороже» так как требуют ступенчатой обработки с припусками. В идеале токарь не должен ничего спрашивать видя чертеж, тут далеко не так.

10 - надо указать насколько допускается бочкообразность, конусность и некруглость (эллипсность) круглых поверхностей. В данном случае бочкообразностью и конусностью можно пренебречь, но эллипсность надо указывать. Иначе токарь может сварганить фигню и будет прав.

11.Хорош бы токарю дать чертеж этой детали в сборе с ответной, он бы сам сообразил бы что к чему.

[Barbedo]

1. Размер 2.5 х 45 лишний. Во-первых, вдоль оси детали он вычисляем как 18 - 10,5 - 5, во-вторых, в радиальном направлении он противоречит размерам D50 и D45,5.
2. Может, пригодится:
ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам
ГОСТ 2.305-68(2004) ЕСКД Изображения-виды разрезы сечения
ГОСТ 2.307-68(2004) ЕСКД Нанесение размеров и предельных отклонений
ГОСТ 2.309-73(2004) ЕСКД Обозначения шероховатости поверхностей
ГОСТ 2.311-68(2004) ЕСКД Изображение резьбы
ГОСТ 2.306-68(2004) ЕСКД Обозначения графические материалов и правила их нанесения на чертежах

[JackDaniels]

Сообщение от Evgeniy Sklyarevskiy

поехали.
1 - осевые и 2 размеры НАД размерной линией уже сказали.
3 - красными стрелками показаны линии которые должны быть такой же толщины как и контур так как они видимые.
4 - зеленая линия отсутствует, а ее видно.
5 - у вертикальных размерных линий размер пишется слева горизонтально (цифры на боку), всякие автокады могут делать как на чертеже, это нарушение ЕСКД.
6 - металл всегда штрихуется под 45 градусов, штриховые линии чуть тоньше контурной, заливки и другие штрихи не допускаются. Для дерева, резины, пластика и стекла есть свои штриховки.

Далее конструктивно-технологические

7 - не указан радиус поднутрений, токарь спросит, ибо резца без радиуса не бывает. Надо указать например R0,5 тип.

8 - не указаны допуски, токарь не может сделать точно диаметр 37,4 — он должен знать насколько можно отклониться в плюс, насколько в минус, этот допуск ставится исходя из допусков на ответную деталь и требуемой конструкцией посадки соединения. Кстати, именно этот допуск и определяет на 99% стоимость работы. Допуски ставятся на «работающие» поверхности и надо указать как делать «свободные» поверхности, на них тоже бывает свой допуск.

9 - не указана шероховатость поверхностей, а токарь обязательно спросит. Надо указать шероховатость для рабочих поверхностей и для свободных. Рабочие намного «дороже» так как требуют ступенчатой обработки с припусками. В идеале токарь не должен ничего спрашивать видя чертеж, тут далеко не так.

10 - надо указать насколько допускается бочкообразность, конусность и некруглость (эллипсность) круглых поверхностей. В данном случае бочкообразностью и конусностью можно пренебречь, но эллипсность надо указывать. Иначе токарь может сварганить фигню и будет прав.

11.Хорош бы токарю дать чертеж этой детали в сборе с ответной, он бы сам сообразил бы что к чему.

Спасибо огромное!

Сегодня займусь работой над ошибками, и буду рад тыканью носом в ляпы, которые останутся после этого!
Еще раз большущее спасибо!!!

[JackDaniels]

Сообщение от Barbedo

1. Размер 2.5 х 45 лишний. Во-первых, вдоль оси детали он вычисляем как 18 - 10,5 - 5, во-вторых, в радиальном направлении он противоречит размерам D50 и D45,5.
2. Может, пригодится:
ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам
ГОСТ 2.305-68(2004) ЕСКД Изображения-виды разрезы сечения
ГОСТ 2.307-68(2004) ЕСКД Нанесение размеров и предельных отклонений
ГОСТ 2.309-73(2004) ЕСКД Обозначения шероховатости поверхностей
ГОСТ 2.311-68(2004) ЕСКД Изображение резьбы
ГОСТ 2.306-68(2004) ЕСКД Обозначения графические материалов и правила их нанесения на чертежах

Избыточность размеров, ничего не могу с собой поделать, кажется что токарь не будет ничего вычислять

Большое вам спасибо за уточнения!!!

[Evgeniy Sklyarevskiy]

Сообщение от RHD

Сегодня займусь работой над ошибками,

Повезло еще что резьбы не было :-0)

[JackDaniels]

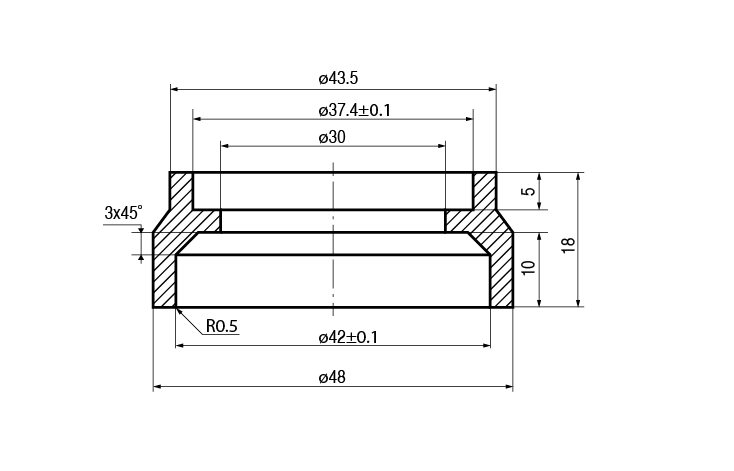

Вот, что получилось, стало лучше или хуже?
(Некоторые вещи просто не понимаю, типа шероховатости, посоветуйте?)

[Vadim_Zubanov]

Сообщение от Talgat Ravilov

Я не Евгений Семенович, и имел троечку по черчению, но хорошо запомнил, что размеры всегда ставятся над размерной линией. Стрелки тоже не совсем правильно выполнены, но это думаю не грубая ошибка.

Все это конечно так. "Как учили". Но маленькое замечание, еще с появлением первых графопостроителей - правила немного изменили, как раз в части надписей, их местоположения и прочего... Ну трудно железяке объяснить
